Усиление интернет и мобильного 4G(LTE)/3G
Усиливать можно как сигнал входящий (Download) так и исходящий (Upload), Обратите внимание на технологию Mimo - позволяющую усиливать исходящий сигнал антенны.
Обратите так же внимание что антенны направленные, что означает что установка комплекта требует тщательной регулировки и настройки на базовую станцию.

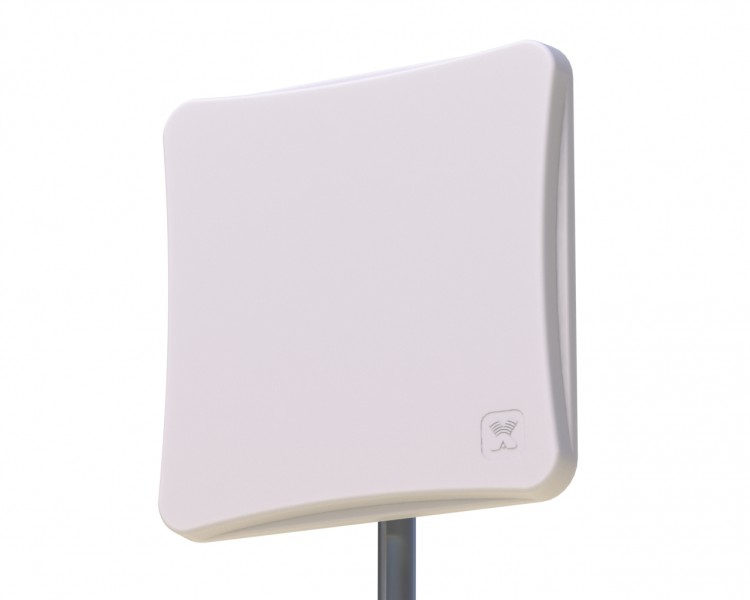

- • Код — bas_2324_flat_15f
- • Ширина, мм — 245
- • Высота, мм — 275
- • К-т. Усиления (Дб) — 15
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600

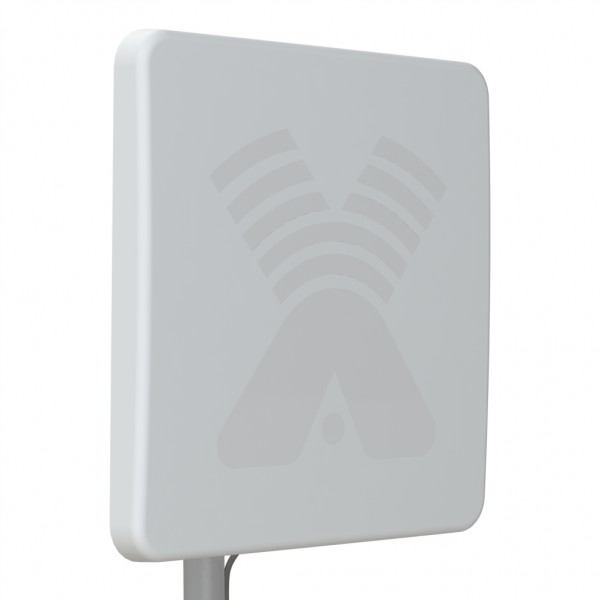

- • Код — g15mbox
- • К-т. Усиления (Дб) — 15
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600

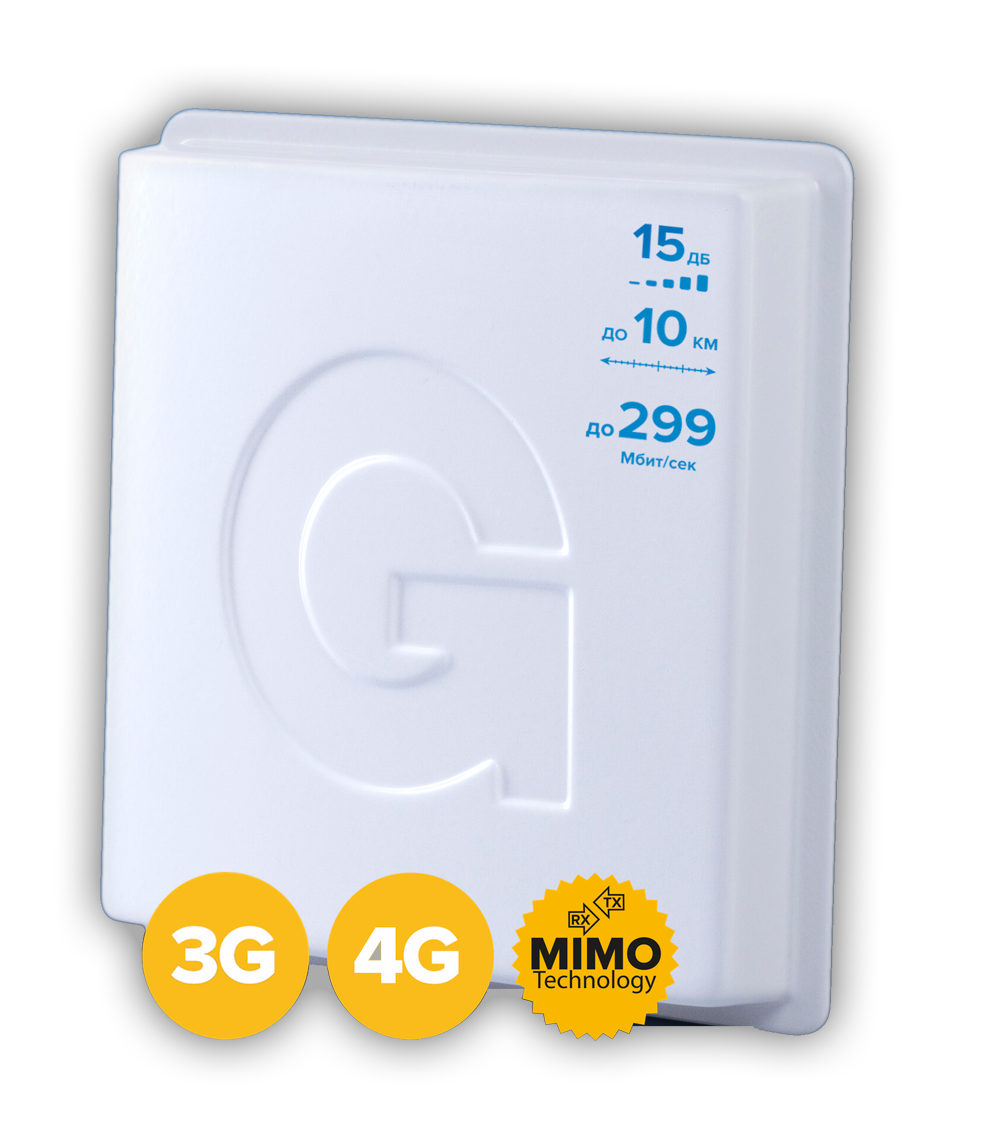

- • Код — fb15mf
- • К-т. Усиления (Дб) — 15
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600
- • Код — g18mb
- • К-т. Усиления (Дб) — 22
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600
- • Код — glan_18f
- • Код — g18MF
- • К-т. Усиления (Дб) — 22
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600
Общие сведения
Панельная антенна MONA Unibox PRO с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала LTE800/GSM900/GSM1800/UMTS900/UMTS2100/WIFI2400/LTE2600. Вместительный корпус антенны позволяет установить любой 3G/4G модем. В случае необходимости смены оператора, не потребуется разбирать антенну, так как на задней крышке антенны имеется герметичный люк для экспресс-замены SIM-карты.
Антенна имеет хороший уровень коэффициента усиления и рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала 3G/4G. Для снижения высокочастотных потерь между модемом и антенной применяются антенные адаптеры небольшой длины (250мм). Применение USB-удлинителя позволяет установить антенну на расстоянии до 10 метров от ПК или роутера, при этом экономить на коаксиальном кабеле и исключить потери в нем до 3-5 дБ. Если антенну необходимо разместить еще на большем расстоянии чем 10 метров, то возможно внутри корпуса антенны разместить практически любую связку "модем+роутер", а от антенны до ПК проложить LAN-кабель ("витую пару") длиной до 100 метров.
Достоинства:
- Антенна работает со всеми стандартами LTE, 3G, 2G
- Возможность экстренной замены SIM-карты оператора
- Внутреннее пространство бокса позволяет вместить любое активное оборудование (модемы, роутеры)
- Низкие потери в тракте от антенны к модему
- Антенна удобна при установке на фасадах зданий
- Активные излучателя антенны укрыты в пластиковый корпус
- Вместительный герметичный бокс обеспечивает защиту модема или связки "модем+роутер" от влаги по классу IP65
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
- Антенна имеет современный дизайн
Стандартный комплект поставки:
- Антенна MONA UNIBOX PRO
- USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров
- Антенное крепление на трубу или мачту
- Инструкция по установке
- Упаковка из картона
- Пигтейлы для соединения модема и антенны
Подключение к модему
Для подключения антенны к модему используется адаптер, ниже приведена таблица поясняющая какие адаптеры подходят к тому или иному модему. При заказе выберите нужный вам адаптер
| Модель модема/роутера |
Тип адаптера |
|
Huawei Е392, M-100-3 (модель ZTE MF823) |
TS-9/SMA-female |
| Huawei E3276(М150-1) | CRC-9/SMA-female |
| Huawei Е3272 (М100-4, МТС 824f) | CRC-9/SMA-female |
|
LU-150/156 |
MS-156/SMA-female |
- • Код — 00000914938
- • Ширина, мм — 300
- • Высота, мм — 165
- • К-т. Усиления (Дб) — 2*(8-15)
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600, 800, 900
Эффективная универсальная выносная антенна LTE800/GSM900/GSM1800/LTE1800/UMTS900/ UMTS2100/WIFI/LTE2600/LTE-A.
Частота 790÷960/1700÷2700 МГц. КУ=9÷14.5dBi.
Разъёмы 2xF-female. Рекомендуется к применению на расстояниях до 10 км от БС.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
790÷960/1700÷-2700 |
|
Усиление, dBi |
2х9.0÷9.5/2х10.0÷14.5 |
|
Ширина ДН в Н-плоскости, град |
69/36÷69 |
|
Ширина ДН в E-плоскости, град |
65/37÷53 |
|
Отношение вперед/назад, дБ |
не менее 18 |
|
Уровень боковых лепестков, дБ |
не более -13 |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне частот, не более |
1,6 |
|
Допустимая мощность, Вт |
10 |
|
Поляризация |
вертикальная+горизонтальная/X-pol |
|
Механические характеристики |
|
|
Масса с креплением, г |
1980 |
|
Габаритные размеры, м |
0,24х0,45х0,08 |
|
Разъемы |
2хF-female |
|
Материал излучателя |
оцинкованная сталь |
|
Материал защитной коробки |
Поликарбонат + ABS |
- • Код — Nitsa-5F-MIMO
- • К-т. Усиления (Дб) — 9-14
- • Частотные диапазоны, МГц — 1800, 2100, 2400, 2600, 800, 900
