Обжимной инструмент

Описание:

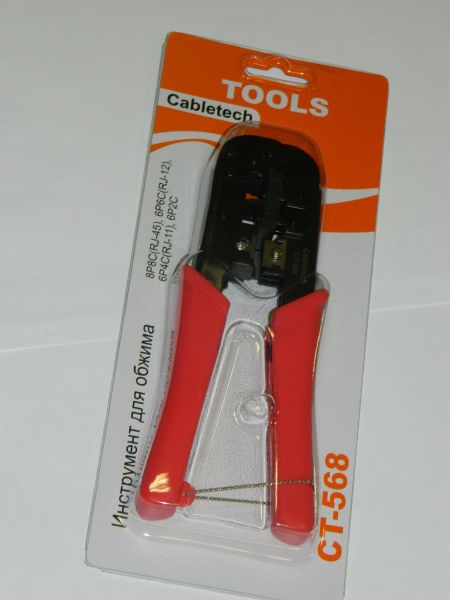

• Инструмент для обжима кримпер) 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 6p2c


Описание:

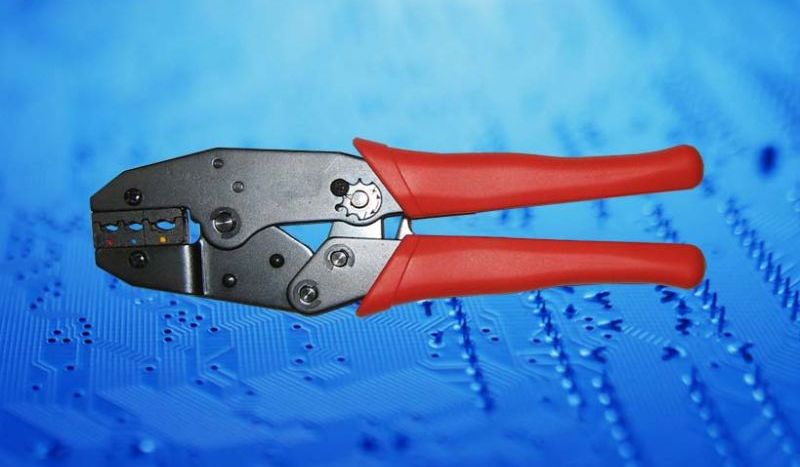

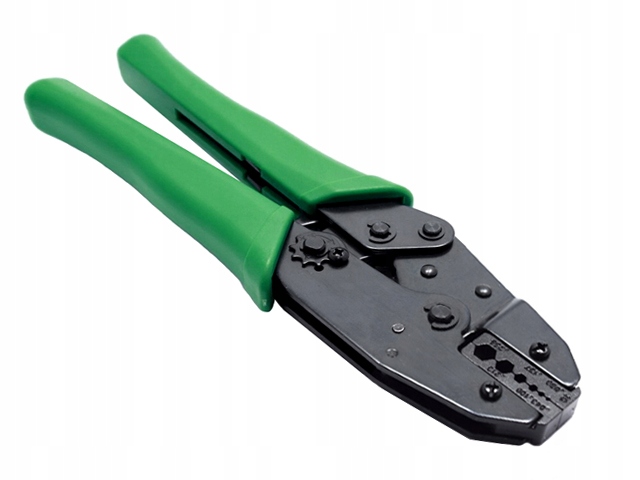

• Кримпер для обжима F и BNC разъёмов HT-106E предназначен для обжима коаксиальных разъемов RG-58, RG-6, RG-11, RG-213.
• Губки из стального микролитья с шестигранным профилем обжима.
• Корпус обработан воронением и выполнен из высокопрочной закаленной инструментальной стали с регулятором силы сжатия.
• Удобные рукоятки выполнены из нескользящего плотного синтетического покрытия, что сделают работу с инструментом легкой и приятной.

Описание:

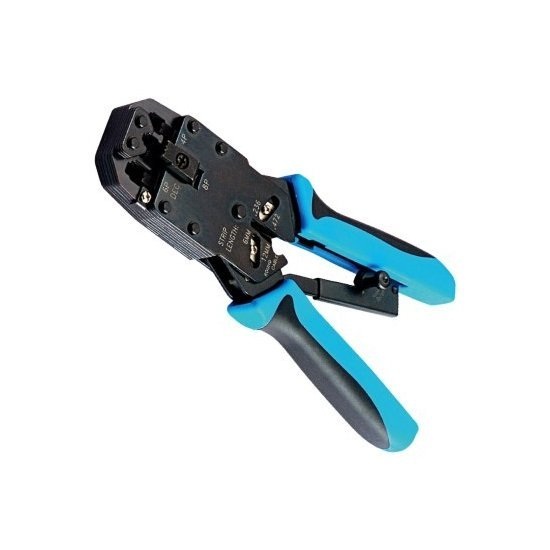

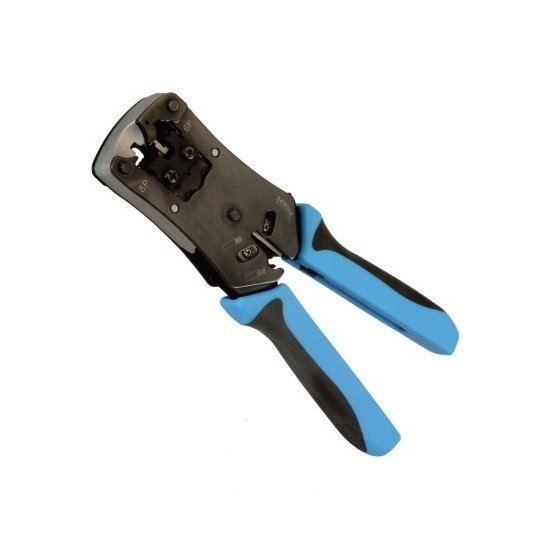

Профессиональный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Инструкция:
Если данный инструмент оснащен храповым механизмом (трещотка), для начала работы просто сожмите рукоятки (HT-2008AR – инструмент с храповым механизмом (трещоткой)
1) Вставьте кабель между ножами.
1а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны рукояток между ножами так, чтобы он уперся в ограничитель (длина, снимаемой изоляции – 6мм).
1б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.
2) Обрежьте кабель в нужном месте, сжав рукоятки, следите, чтобы кабель располагался перпендикулярно ножам, вытяните его из инструмента.
3) Для снятия внешней изоляции с круглого кабеля, вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
4) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
5) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.
6) Вытащите обжатый штекер из инструмента.
7) В случае ошибки, вы можете остановить процесс, повернув рычажок храпового механизма (Release).

Описание

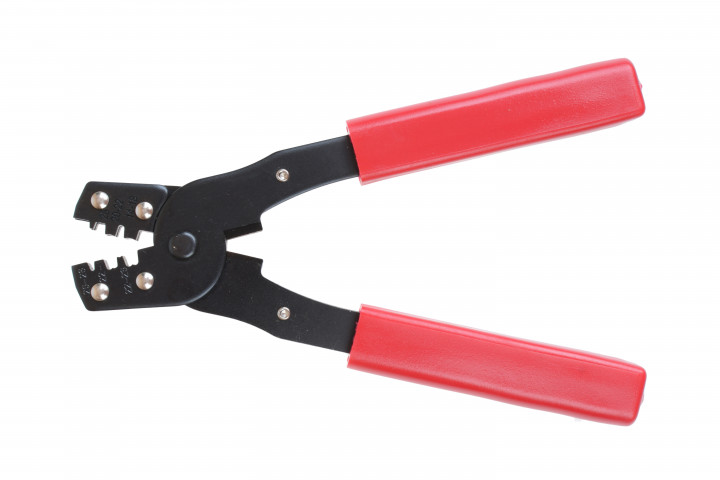

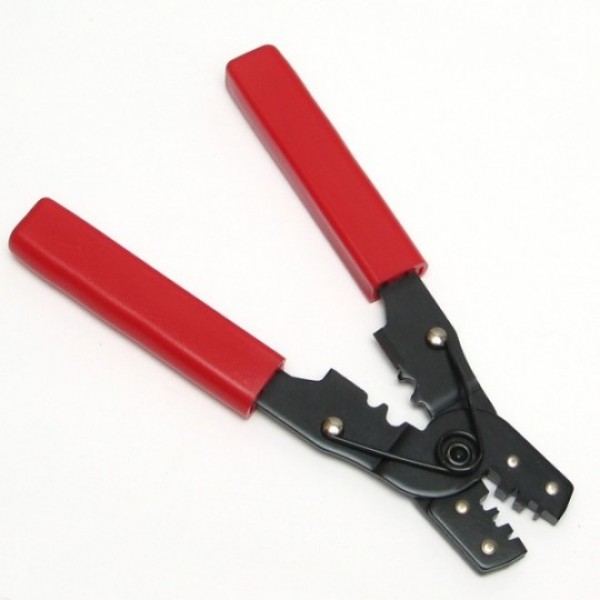

• Назначение: обжим неизолированных и изолированных клемм
• Размер обжимных клемм: диапазон : 0.35 - 6.0 мм2.
• Материал изделия (корпуса):высокопрочная закаленная инструментальная сталь
• Покрытие изделия (корпуса): воронение
• Рукоятки: ПВХ

Особенности:
- Возвратный механизм для обеспечения обратного хода рукояток
- Режущая кромка для равномерной обрезки проводников
- Цельнометаллическая конструкция жесткого типа
- Рукоятки выполнены из нескользящего плотного синтетического покрытия

Описание

• Применение: обжим неизолированных и изолированных клемм
• Размер обжимных клемм: диапазон : 0.10 - 6.0 мм2.
• Материал изделия (корпуса):высокопрочная закаленная инструментальная сталь
• Покрытие изделия (корпуса): воронение
• Рукоятки: ПВХ

Особенности:
- Возвратный механизм для обеспечения обратного хода рукояток
- Режущая кромка для равномерной обрезки проводников
- Цельнометаллическая конструкция жесткого типа
- Рукоятки выполнены из нескользящего плотного синтетического покрытия

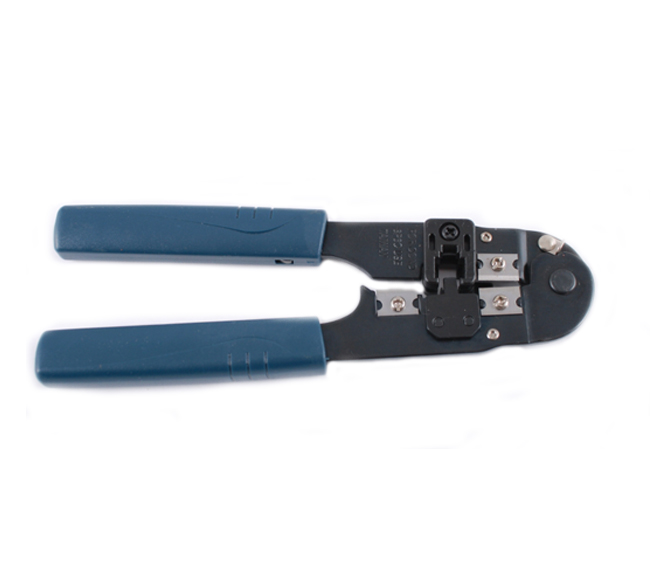

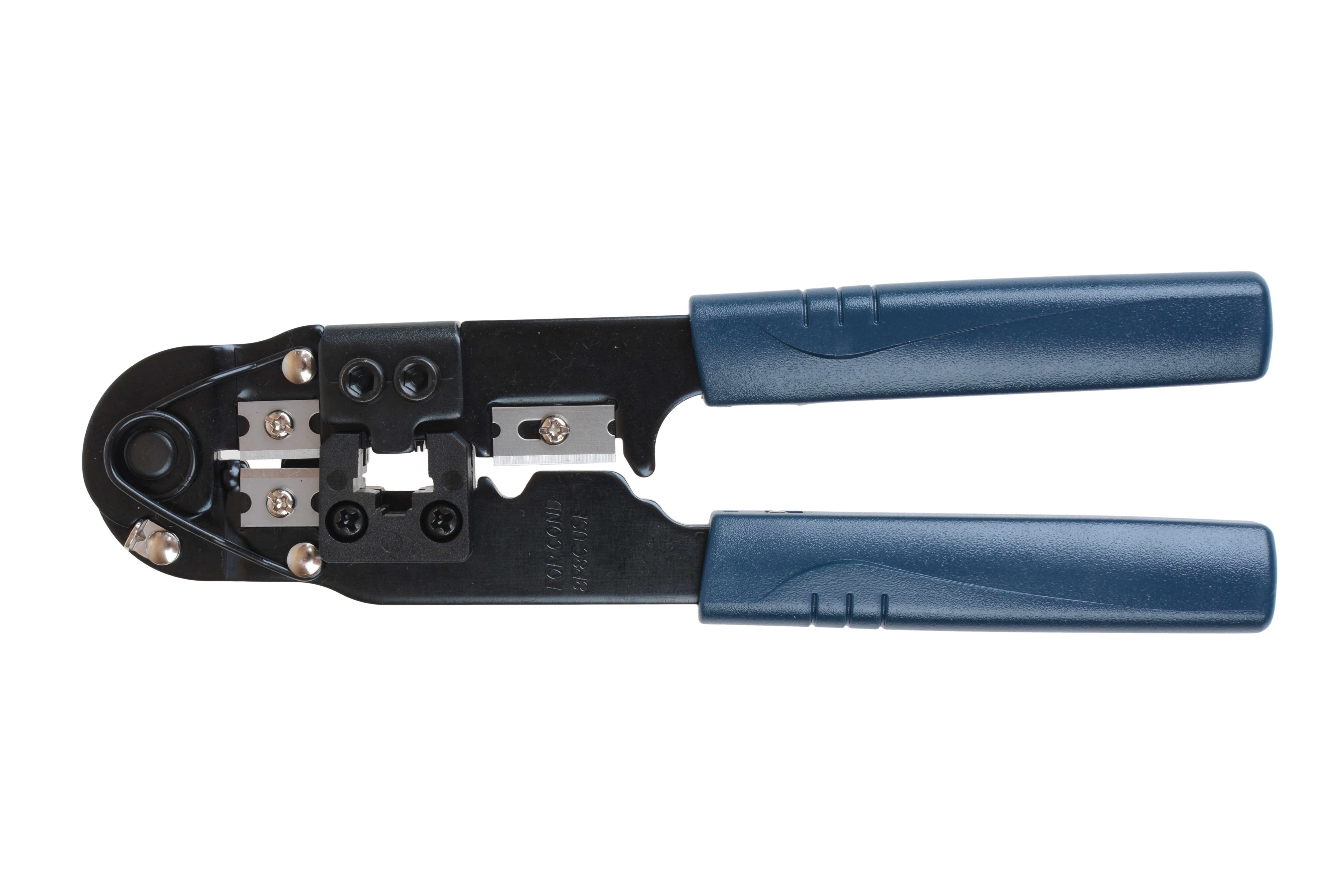

Инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Инструкция:
1. Сожмите рукоятки и откройте замок.
2. Обрежьте кабель на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.
3. Вставьте плоский кабель между лезвиями для снятия изоляции. Старайтесь держать кабель перпендикулярно к ножам, сожмите ручки, вытяните кабель из инструмента.
4. Для снятия внешней изоляции с круглого кабеля поместите его в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
5. Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
6. Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера.
Сожмите рукоятки до упора

Инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Инструкция:
1. Сожмите рукоятки и откройте замок.
2. Обрежьте кабель на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.
3. Вставьте плоский кабель между лезвиями для снятия изоляции. Старайтесь держать кабель перпендикулярно к ножам, сожмите ручки, вытяните кабель из инструмента.
4. Для снятия внешней изоляции с круглого кабеля поместите его в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
5. Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
6. Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера.
Сожмите рукоятки до упора

Инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Инструкция:
1. Сожмите рукоятки и откройте замок.
2. Обрежьте кабель на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.
3. Вставьте плоский кабель между лезвиями для снятия изоляции. Старайтесь держать кабель перпендикулярно к ножам, сожмите ручки, вытяните кабель из инструмента.
4. Для снятия внешней изоляции с круглого кабеля поместите его в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
5. Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
6. Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера.
Сожмите рукоятки до упора.

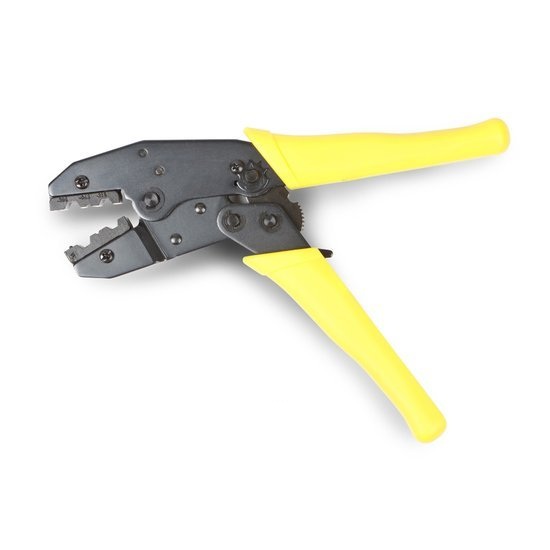

Применение: Обжим неизолированных клемм
Размер обжимных клемм: Диапазон : 0.5 - 6.0 мм2.

Сечение провода:
0,5...1,0мм2
1,5...2,5мм2
4...6мм2

Размер провода:
12...10AWG
16...14AWG
20...18AWG

Особенности:
- Двухконтурная матрица (можно совершать обжим, как по изоляции, так и по жиле)
- Регулятор прижимного усилия матриц
- Храповой механизм , гарантирует полный цикл качественной опрессовки
- Съемные обжимные губки из стали , изготовленные микролитьём
- Специальный передаточный механизм, уменьшает нагрузку на руку при сжатии
- Возвратный механизм для обеспечения обратного хода рукояток
- Рукоятки выполнены из нескользящего плотного синтетического покрытия

Материалы:
Материал изделия (корпуса): высокопрочная закаленная инструментальная сталь
Покрытие изделия (корпуса): воронение
Рукоятки: ПВХ

Применение: Обжим изолированных клемм
Размер обжимных клемм: Диапазон : 0.5 - 6.0 мм2.

Сечение провода:
0,5...1,0мм2
1,5...2,5мм2
4...6мм2

Размер провода:
12...10AWG
16...14AWG
20...18AWG
22AWG

Особенности:
- Двухконтурная матрица (можно совершать обжим, как по изоляции, так и по жиле)
- Регулятор прижимного усилия матриц
- Храповой механизм , гарантирует полный цикл качественной опрессовки
- Съемные обжимные губки из стали , изготовленные микролитьём
- Специальный передаточный механизм, уменьшает нагрузку на руку при сжатии
- Возвратный механизм для обеспечения обратного хода рукояток
- Рукоятки выполнены из нескользящего плотного синтетического покрытия

Материалы:
Материал изделия (корпуса): высокопрочная закаленная инструментальная сталь
Покрытие изделия (корпуса): воронение
Рукоятки: ПВХ

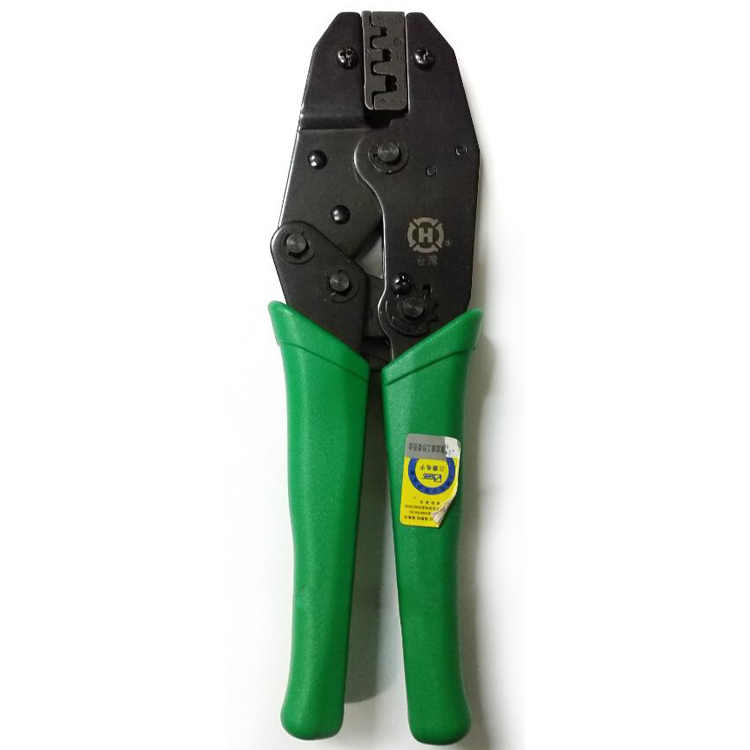

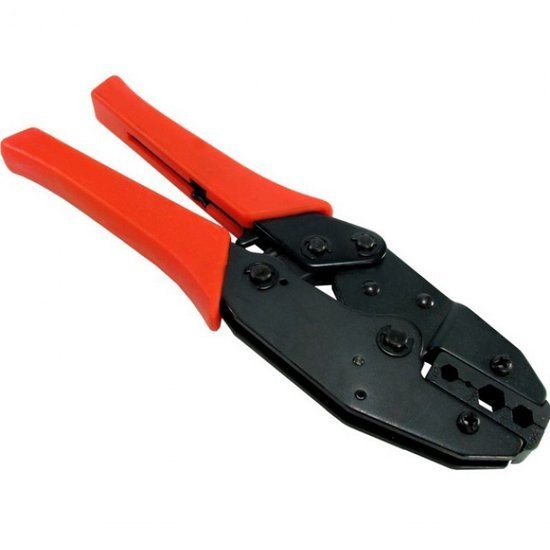

HT-336C Инструмент для обжима (кримпер) коаксиального кабеля типа RG 3C-2V, 6, 59, 58, 62

Применение:
Ручной обжим и опрессовка электрических контактов без применения пайки
Обжим кабельных разъемов, наконечников, контактов и проводников

Особенности конструкции:
Храповый механизм оптимизирует качество обжима
Компактная и надежная конструкция
Фиксатор закрытого положения

Материалы:
Каркас: среднеуглеродистая сталь
Покрытие поверхности: черное хромирование
Рукоятки: поливинилхлорид

Описание:

• Тип обжимаемых наконечников: все виды контактов и разъемов
• Совместимые матрицы (губки): серия НТ-2, НТ-3/ сам инструмент поставляется без матриц
• Оптимизация обжима: храповый механизм
• Материал изделия: среднеуглеродистая сталь
• Покрытие: черное хромирование
• Рукоятки: ПВХ

Особенности конструкции:
- Сменные матрицы (губки) для обжима разъемов, наконечников и клемм всех типов
- Возможность использования индивидуально-изготовленных профилей матриц
- Храповый механизм для оптимизации качества обжима контактов
- Компактная и надежная конструкция
- Фиксатор закрытого положения

HT-336I Инструмент для обжима (кримпер) коаксиального кабеля RG 58, 59, 62, 174

Применение:
Ручной обжим и опрессовка электрических контактов без применения пайки
Обжим кабельных разъемов, наконечников, контактов и проводников

Особенности конструкции:
Храповый механизм оптимизирует качество обжима
Компактная и надежная конструкция
Фиксатор закрытого положения

Материалы:
Каркас: среднеуглеродистая сталь
Покрытие поверхности: черное хромирование
Рукоятки: поливинилхлорид

Описание:

Универсальный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Описание:

Универсальный инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Для начала работы сдвиньте стопор для освобождения рукояток
1) Обрезание кабеля:
Возьмите инструмент так, чтобы одинарное лезвие было обращено к вам.
Вставьте кабель и обрежьте его на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.
2) Снятие внешней изоляции (для плоского кабеля)
2а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны двойных ножей так, чтобы он уперся в ограничитель.
2б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.
3) ) Держа кабель перпендикулярно ножам, сожмите рукоятки, вытяните кабель из инструмента.
4) Снятие изоляции (для круглого кабеля)
Вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
5) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
6) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.
7) Гнездо для обжатия штекеров 4р находится с противоположной стороны
